Промышленные кондиционеры

Главная страница / Услуги / Кондиционирование / Промышленные кондиционеры



Крышные кондиционеры (Roof Top)

Крышный кондиционер (Roof Top)



Крышный кондиционер (Roof Top) - крышный моноблок, размером от большого телевизора до легкового автомобиля.

Крышный кондиционер сам охлаждает или нагревает воздух и подает его по системе воздуховодов. Используется для охлаждения больших помещений - спортзалов, супермаркетов, кафе, вокзалов и аэропортов. В США активно применяется в коттеджном строительстве.

Основные характеристики крышных кондиционеров:

  • Хладо-теплопроизводительность (от единиц до сотен кВт).
  • Производительность по воздуху (от десятков до тысяч м3/ч). Обычно используются кондиционеры с тепловым насосом для работы зимой в условиях низких температур используются электро- или водяные калориферы.
Отличительные особенности крышных кондиционеров:
  • простота монтажа и установки кондиционера;
  • компактность кондиционера;
  • высокая надежность и экономичность.

Крышные кондиционеры представляют собой холодильную машину, конструктивно выполненную в виде моноблока, предназначенного для установки на плоских кровлях зданий. Если крыша имеет наклон, то кондиционер устанавливается на специальных рамах.

Крышные кондиционеры позволяют одновременно осуществлять вентиляцию и регулировать температуру воздуха в помещении.

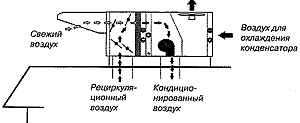

Свежий воздух забирается с улицы через заборную решетку крышного кондиционера. Рециркуляционный воздух забирается из помещения по системе воздуховодов и подается в смесительную камеру, где смешивается со свежим воздухом. Необходимое соотношение свежего и рециркуляционного воздуха обеспечивается изменением положения заслонок.

Крышный кондиционер (Roof Top)
В крышных кондиционерах малой мощности может отсутствовать смесительная камера с жалюзийными заслонками, поэтому смешение в этом случае необходимо выполнять в подводящем воздуховоде.

Из смесительной камеры воздух проходит через фильтр и подается к теплообменнику (испарителю или конденсатору) холодильной машины, где он охлаждается или нагревается (в кондиционерах с тепловым насосом).

Для подогрева воздуха в крышный кондиционер может встраиваться дополнительный электрический или водяной нагреватель (возможен и газовый нагреватель).

После теплообменников воздух с требуемой температурой подается центробежным вентилятором в систему распределительных воздуховодов.

Воздух для охлаждения конденсатора холодильного цикла забирается из атмосферы специальным вентилятором, также входящим в конструкцию кондиционера, и затем выбрасывается на улицу.

Крышные кондиционеры характеризуются:

  • Широким диапазоном мощностей - от 8 до 140 кВт по холоду и теплу, и соответствующими расходами воздуха от 1 500 до 25 000 м3/ч.
  • Простотой монтажа и установки.
  • Компактностью.
  • Высокой надежностью и экономичностью в эксплуатации.
  • Единой системой автоматики, позволяющей при задании необходимой температуры в помещении, автоматически выбирать режимы работы.
  • Работой с низкими шумовыми характеристиками.

Мультизональные системы VRF И VRV



При всех своих достоинствах, традиционные сплит и мульти сплит-системы имеют ряд недостатков, заметно ограничивающих возможности их использования. В первую очередь это небольшая длина межблочных коммуникаций, обычно не превышающая 25 метров и ограниченное количество внутренних блоков, как правило, от двух до четырех штук. Все это приводит к тому, что для кондиционирования элитной квартиры или коттеджа приходится размещать снаружи (иногда даже на фасаде) несколько внешних блоков сплит-системы, которые никак не хотят "вписываться" в замысел архитектора.

До недавнего времени из этой ситуации был единственный выход - установить один канальный кондиционер. Помимо уменьшения полезной высоты комнат на 15 - 20 см (диаметр теплоизолированных воздуховодов), такое техническое решение имело еще один существенный недостаток - регулировать температуру воздуха можно было лишь в целом по всем помещениям, поскольку один внутренний блок не позволял установить в каждой комнате свою температуру.

Выход был найден в 1982 году, когда компания DAIKIN представила первую в мире, новейшую, интеллектуальную, полностью автоматизированную центральную мультизональную систему кондиционирования воздуха, которая получила общее название VRV (Variable Refregerant Volume) - переводится как "переменный объем хладагента". Главное отличие VRV от остальных мультизональных систем кондиционирования - использование общей системы трубопроводов.

Мультизональная система позволяет кондиционировать несколько помещений и даже целое здание. В каждом помещении размещается внутренний блок и поддерживаются индивидуальные параметры воздуха. По сравнению с установкой отдельных кондиционеров мультизональные системы кондиционирования позволяют сэкономить деньги, свободное место, время на установку. Централизованное и индивидуальное управление. Предназначены для зданий, содержащих несколько (или несколько десятков) помещений с разными требованиями к воздуху.

Мультизональные системы кондиционирования

Мультизональные системы - системы положили начало новому направлению в развитии систем центрального кондиционирования. Отличаются от традиционных наличием внешних и внутренних блоков, которые могут располагаться на расстоянии до 100 метров друг от друга. Внутренние устройства могут быть самых различных типов: настенными, кассетными, канальными, напольными, потолочными, колонными. В качестве хладоносителя обычно используется фреон.

Наиболее современные разработки позволяют использовать в рамках одной системы до 30-32 внутренних и 3-4 внешних блоков. Использование мультизональных систем VRV и VRF позволило решить проблему размещения внешних блоков теперь их можно устанавливать в любом удобном месте (на крыше, в подвале, за пределами здания), так, чтобы они не портили внешний вид дома.

В мультизональных системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок. Благодаря этому, мультизональная система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.

В настоящее время мультизональные системы, помимо DAIKIN, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba, Fujitsu General и другие. Поскольку название VRV является зарегистрированной торговой маркой компании DAIKIN, то для обозначения подобных систем других производителей было выбрано название VRF (Variable Refrigerant Flow) - "переменный поток хладагента", что по смыслу то же самое, что и VRV (то есть VRF означает класс или тип кондиционеров).

Разница между мультизональными системами VRF разных производителей не очень значительна и определяется количеством подключаемых блоков, максимальной длиной трассы, удобством управления, надежностью и сроком службы.

Прецизионные кондиционеры

Прецизионные кондиционеры

Прецизионные кондиционеры - кондиционеры точного контроля параметров воздушной среды. Используются в компьютерных залах, АТС и других местах насыщенных дорогой электроникой.

Прецизионные кондиционеры могут круглый год поддерживать оптимальную температуру, влажность, чистоту и подвижность воздуха. Благодаря конструкционным особенностям прецизионные кондиционеры на порядок надежнее бытовых кондиционеров и обеспечивают более высокую точность в поддержании заданной температуры.

Прецизионные кондиционеры предназначены для точного поддержания температуры и влажности в помещениях с высокими технологиями. Микропроцессор обеспечивает точное поддержание температуры и влажности в помещениях (АТС, компьютерные залы, точные производства).

Гарантирована эффективная работа прецизионных кондиционеров при низких отрицательных температурах до -35°С.

Центральные кондиционеры

Центральный кондиционер

Центральные кондиционеры представляют собой неавтономные кондиционеры, снабжаемые извне холодом (подводом холодной воды или незамерзающих жидкостей), теплом (подводом горячей воды или пара) и электроэнергией для привода вентиляторов, насосов, запорно-регулирующих аппаратов на воздушных и жидкостных коммуникациях и пр.

Центральные кондиционеры предназначены для обслуживания нескольких помещений или одного большого помещения. Иногда несколько центральных кондиционеров обслуживают одно помещение больших размеров (театральный зал, гостиницы, музеи, закрытый стадион, производственный цех и т.п.).

Современные центральные кондиционеры выпускаются в секционном исполнении и состоят из унифицированных типовых секций (трехмерных модулей), предназначенных для регулирования, смешивания, нагревания, охлаждения и перемещения воздуха.

Наряду с существенными преимуществами, связанными с возможностью эффективного поддержания заданной температуры, влажности и подвижности воздуха в помещениях большого объема, центральные кондиционеры имеют некоторые недостатки, основными из которых являются необходимость проведения сложных монтажно-строительных работ, прокладка по зданию протяженных коммуникаций (воздуховодов и трубопроводов).

КЛАССИФИКАЦИЯ ЦЕНТРАЛЬНЫХ КОНДИЦИОНЕРОВ

  • Прямоточные центральные кондиционеры
    • с теплоутилизацией
      • В перекрестном теплообменнике
      • Во вращающемся теплообменнике
      • В теплообменниках с промежуточным теплоносителем
  • Центральные кондиционеры с рециркуляцией
    • С первой рециркуляцией
    • Со второй рециркуляцией

Прямоточные центральные кондиционеры обрабатывают только наружный воздух, кондиционеры с рециркуляцией обрабатывают смесь наружного и рециркуляционного (вытяжного) воздуха.

Центральный кондиционер с теплоутилизацией - это прямоточный кондиционер с центральным теплоутилизатором, в котором нет смешения потоков наружного и рециркуляционного воздуха, а передача тепла от удаляемого воздуха к наружному происходит в специальном теплообменнике.

Центральные кондиционеры, работающие с рециркуляцией, комплектуются смесительной камерой, позволяющей подавать переменные объемы наружного (свежего) и рециркуляционного воздуха. В этом случае для рециркуляции воздуха рекомендуется применять самостоятельный вентилятор.

Использование в центральном кондиционере рециркуляции и теплоутилизации позволяет существенно сократить затраты тепловой энергии, связанные с обогревом воздуха в холодное время года.

Центральный кондиционер является неавтономным, чаще всего используются совместно со схемой чиллер-фанкойлы, то есть для работы ему необходим внешний источник холода или тепла — холодная вода от чиллера, фреон от внешнего компресорно-конденсаторного блока, горячая вода от системы центрального отопления или бойлера. Помимо охлаждения или нагрева, центральный кондиционер может вентилировать, очищать и увлажнять воздух. Обработанный воздух по системе воздуховодов распределяется по помещениям.

КОНСТРУКЦИЯ ЦЕНТРАЛЬНОГО КОНДИЦИОНЕРА

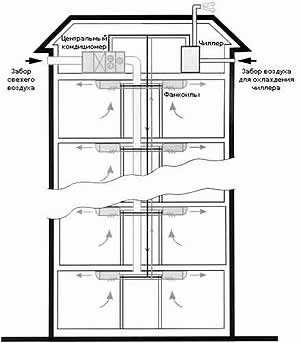

Центральный кондиционер. Система чиллер-центральный кондиционер-фанкойлы

Центральный кондиционер состоит из отдельных типовых секций, герметично соединенных между собой. Корпус кондиционера исполнен на базе каркаса из алюминиевых профилей, к которым крепятся постоянные и съемные (для доступа к агрегатам) панели.

Панели центрального кондиционера состоят из наружного и внутреннего оцинкованных листов, между которыми устанавливается минераловатная теплоизоляционная прокладка.

С целью облегчения подхода к узлам установки со стороны обслуживания закреплены открываемые смотровые двери или съемные панели.

Основные характеристики центральных кондиционеров:

  • Производительность по воздуху (от десятков до тысяч м3/ч).
  • Производительность по холоду и теплу (кВт).
  • Внешнее статическое давление, развиваемое вентилятором (кПа).

Система чиллер-центральный кондиционер-фанкойлы используется в зданиях с большим количеством помещений, которые имеют различные теплоизбытки. При этом необходимое по санитарным нормам количество свежего воздуха подается от центрального кондиционера по системе воздуховодов в каждое помещение, а окончательное регулирование температуры в отдельных помещениях происходит за счет работы фанкойлов.

При этом фанкойлы могут иметь разнообразное расположение:

  • под окнами, вместо радиаторов центрального отопления (если они с двумя теплообменниками);
  • за фальш потолками;
  • настенного или потолочного расположения.
В мировой практике система чиллер-центральный кондиционер-фанкойлы используется очень широко. При этом система обладает тремя существенными достоинствами:
  • Температура регулируется по желанию пользователя в любом помещении автономно за счет использования фанкойлов.
  • Достигается минимальное сечение воздушных каналов, так как количество необходимого воздуха по санитарным нормам меньше, чем количество воздуха, которое необходимо подавать в помещение для кондиционирования без использования фанкойлов.
  • Если используется чиллер с тепловым насосом, то обеспечиваются охлаждение помещения летом и обогрев в межсезонье, когда система центрального отопления не работает.

Системы чиллер и фанкойл

Системы чиллер и фанкойл

Системы чиллер и фанкойл позволяют обеспечить независимое регулирование температуры одновременно в большом количестве помещений, например, в гостиницах, офисах и т.д.

Фанкойлы могут произвольно включаться и выключаться, изменять свою холодо- или теплопроизводительность.

Системы чиллер и фанкойл позволяют вводить здание в эксплуатацию, постепенно наращивая количество потребителей.

Кроме фанкойлов, в качестве потребителей могут быть теплообменники центрального кондиционера, какое-либо технологическое оборудование.

Чиллер

Охлаждение производится жидкостью, циркулирующей по системе трубопроводов от источника холода к конечному потребителю. Источником холода является охладитель жидкости - так называемы чиллер.

Чиллер - это холодильная машина, используемая в центральных системах кондиционирования. Она охлаждает или подогревает теплоноситель (тосол, вода) и подает его по системе трубопроводов в фанкойлы или другие теплообменники.

Чиллеры можно разделить на два типа:

  • чиллер с воздушным охлаждением конденсатора;
  • чиллер с водяным охлаждением конденсатора.
Оба типа чиллеров могут быть:
  • чиллеры со встроенной насосной станцией (гидравлическим контуром);
  • чиллеры без гидравлического контура. К ним необходимо подобрать нужную насосную станцию.
Чиллеры с воздушным охлаждением можно разделить на три группы по их расположению:
  • чиллеры с осевым вентилятором для охлаждения конденсатора. Устанавливаются вне помещения: на балконах, улице, плоских крышах;
  • чиллеры с центробежным вентилятором для охлаждения конденсатора. Могут устанавливаться в замкнутых помещениях внутри зданий (подвалах, чердаках, служебных помещениях). Для охлаждения они соединены с улицей с помощью воздуховодов;
  • чиллеры с выносным конденсатором (их также можно устанавливать в замкнутых помещениях, а конденсаторный блок выносить вне помещения).
Фанкойл

Фанкойл - это агрегат, устанавливаемый в помещении и включающий теплообменник с вентилятором, фильтр, пульт управления (встроенный или выносной).

Воздух из помещения подается вентилятором на теплообменник фанкойла, в котором он охлаждается или подогревается. В фанкойл может подаваться некоторое количество свежего воздуха от центрального кондиционера или приточной установки. В этом случае система чиллер и фанкойл позволяет одновременно решить задачи вентиляции.

Фанкойлы монтируются на полу, на стене (на расстоянии 20-30 см от пола) или на потолке. Также существуют бескорпусные фанкойлы, которые монтируются за подвесными потолками, декоративными панелями.

Фанкойлы производятся с одним или двумя теплообменниками. В соответствии с этим система может быть:

  • двутрубная - в ней используются фанкойлы с одним теплообменником, в который поступает холодный или горячий теплоноситель (от чиллера с тепловым насосом);
  • четырехтрубная - фанкойлы с двумя теплообменниками. В один при этом подается теплоноситель от чиллера, а во второй - горячая вода из системы центрального отопления. При использовании четырехтрубной системы фанкойлы зимой работают как радиаторы центрального отопления (поэтому их надо устанавливать под окнами).

Преимущества системы "чиллер-фанкойл"

  Системы чиллер фанкойл
Система чиллер-фанкойл имеет следующие преимущества:
  • Система чиллер-фанкойл обладает большой гибкостью при кондиционировании большого количества помещений. К одному чиллеру может подключаться большое количество фанкойлов, а также теплообменники центрального кондиционера или приточной вентиляционной установки. Каждый потребитель может работать практически независимо друг от друга - изменять режим работы, включаться или отключаться.
  • Можно задавать не только общий тепловой режим всей системы чиллер-фанкойл, но и регулировать режим работы каждого фанкойла с выносного пульта управления либо вмонтированного в фанкойл, либо установленного на стене помещения.
  • Можно постепенно наращивать мощность потребителя, что позволяет вводить объект в эксплуатацию постепенно, отдельными этапами.
  • Предельное расстояние между чиллером и фанкойлом не лимитируется и определяется возможностями насосной станции и теплоизоляцией трубопроводов.
При проектировании системы чиллер-фанкойл производятся следующие расчеты:
  • Определяются теплоизбытки по каждому помещению и подбираются в каждое помещение фанкойл необходимой хладопроизводительности.
  • По сумме теплоизбытков подбирается чиллер необходимой хладо-теплопроизводительности.
  • Проводится гидравлический расчет системы для определения диаметров трубопроводов каждого участка, а также выясняется: а) Если используется чиллер со встроенной насосной станцией (гидравлическим контуром), то достаточно ли его давления для нормальной работы системы.
  • Если используется чиллер без встроенной насосной станции (гидравлического контура), то по данным расчета подбирается необходимая насосная станция.

Шкафные кондиционеры

Шкафной кондиционер

Шкафные кондиционеры выполнены в виде стойки - шкафов. Они могут рассматриваться как продолжение ряда кондиционеров сплит-систем колонного типа.

Шкафные кондиционеры обладают большей хладо-теплопроизводительностью (до 100 кВт) и большей производительностью по воздуху, а также возможностью притока свежего воздуха. Некоторые модели шкафных кондиционеров укомплектованы устройствами позволяющими регулировать влажность в широком диапазоне.

Обычно кондиционеры шкафного типа используются в технологических помещениях, где к оборудованию не предъявляется высоких эстетических требований.

Шкафные кондиционеры представляют собой, как правило, законченный моноблок, предназначенный для установки в помещении, где необходимо круглосуточно и ежедневно регулировать температуру и чистоту воздуха. Холодильная мощность шкафных кондиционеров составляет примерно от 11 до 80 кВт.

Основным преимуществом шкафных кондиционеров является простота монтажа и обслуживания. Основные компоненты кондиционера расположены во внутреннем блоке, доступ к которым обеспечивается с лицевой стороны кондиционера.

Шкафные кондиционеры выполняются как с воздушным, так и с водяным охлаждением конденсатора.

Шкафные кондиционеры с водяным охлаждением конденсатора не имеют теплового насоса, но режим обогрева в этих моделях может обеспечиваться при использовании встроенных электронагревателей. Они проще по конструкции, более мобильны по своей установке, так как могут устанавливаться практически в любой точке помещения, куда можно подвести охлаждающую воду.

Кроме того, шкафные кондиционеры с водяным охлаждением конденсатора имеют меньшую стоимость по сравнению со шкафными кондиционерами с воздушным охлаждением.

Основная проблема в случае применения шкафных кондиционеров с водяным охлаждением - необходимость использования системы оборотного водоснабжения (системы охлаждения воды, циркулирующей через горячий конденсатор).

В шкафном кондиционере может быть установлено дополнительно оборудование - электрический или водяной нагреватель, распределительная камера (устанавливается сверху кондиционера и обеспечивает равномерное распределение охлажденного воздуха и шумоглушение).
